化工攪拌方案

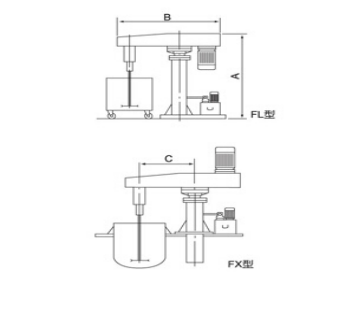

一、化工攪拌設備工藝

  化工攪拌是采用高速攪拌器(如圓盤鋸齒型攪拌器)可以在局部形成很強的紊流,通常對物料有很強的分散乳化效果。主要生產的產品類型有:涂料、染料、油墨、顏料、化妝品、樹脂、膠粘劑、乳液、醫藥、石油、等領域的液體及液—粉相物料進行高速的攪拌、溶解和分散,速度可通過變頻器的調速器任意調節。


  攪拌介質為均相液體的攪拌混合:在攪拌容器內攪拌混合互溶液體.再通過攪拌器攪拌,盡可能達到分子規模均勻程度,如混酸配制、石油產品攪拌混合等。

  攪拌介質為非均相液體攪拌混合:在攪拌容器內攪拌混合互不相溶的兩種液體,通過攪拌器攪拌使其中的一相以微小液滴狀均勻分散到另一相液體中去,比如在精細化工制藥和食品工業中常會(huì )碰到的乳化過程,通過攪拌器攪拌,可以使第一液相以極小的液滴形式分散于第二液相,攪拌形成穩定的攪拌混合物,又如溶劑萃取過程中,為了增大液液兩相間的界面,實現相間傳質,可通過攪拌來完成。

  攪拌介質為固液攪拌混合:在攪拌容器內讓固體顆粒在液體中懸浮.若以固體作為催化劑的液相反應中,使用攪拌器攪拌可以防止固體沉降,提供攪拌攪拌混合反應所需的固液傳質環境.

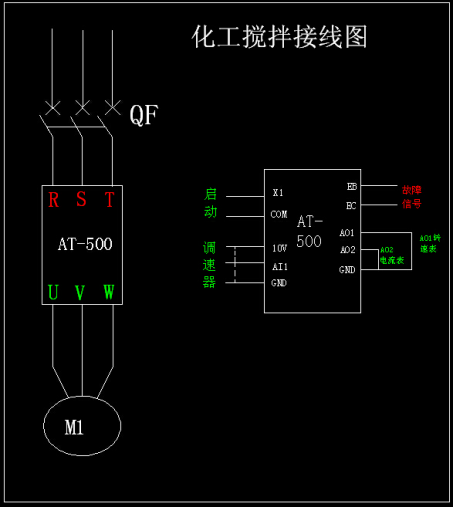

二、接線圖:


此圖為變頻在化工攪拌接線示意圖,因此設備要求有外部調速,外部啟動設備,外部觀看設備使用電流,外部查看轉速。

三、針對化工攪拌設備對應的參數以及現場圖片:

艾克特變頻器的參數設置如下:

F0.02設置為1(外部啟動);

F0.03設置為2(外部電位器AI1調速);

F0.17、F0.18分別是加減速時間設置;

F3.07設置為13(電機轉速);

F3.08設置為2(輸出電流);

F8.04設置為07(對應線速度);

F8.06設置為0.3(負載速度系數);

F8.12設置為0(無小數點)。

選型的一般要一比一配置。

四、設備使用注意事項:

此類設備要注意現場使用環境,要定期清理粉塵,要杜絕明火,定期檢查化工攪拌機的易損件,如軸承、油封等,發現有磨損立即更換;轉動部分的齒輪、軸承、滾珠、軸與軸套及油缸,每周注油一次,在使用過程中發現過熱或不正常噪音應及時檢查等。
