塑料磨粉機方案

一、行業概述

  塑料磨粉機廣泛應用于化工、廢料回收利用、塑料管材型材制造、塑料改性等領域內各種塑料物料的粉磨加工。按磨粉原理分類,磨粉機主要分轉子(渦輪式)磨粉機和磨盤式磨粉機兩大類,按磨粉方式分常溫磨粉機和深冷磨粉機,通常我們常見的為常溫磨粉機,也稱機械粉碎。


二、工作原理與控制方式分析

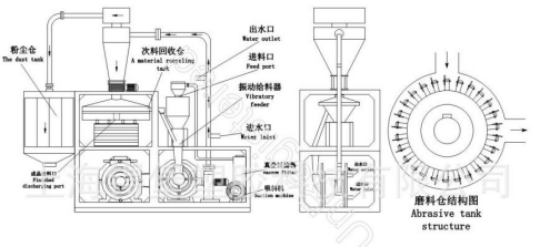

  塑料磨粉機其基本原理為通過由裝有精密軸承的主軸驅動刀盤,在刀盤的帶動下,動刀高速旋轉,與定刀相切,使進入的物料發生強烈碰撞、碾磨而成粉狀,通過風、水冷卻相合,有效控制了物料粉碎溫度,確保被粉碎物料質量不會變化。

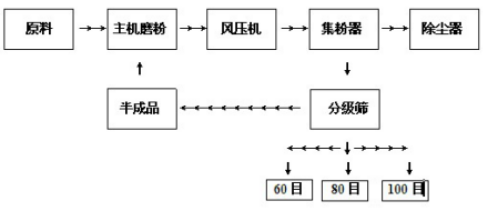

工藝流程圖



大部分傳統塑料磨粉機自身存在以下缺點:



窗體頂端

    窗體頂端

◆工頻啟動電流大,對電網沖擊大,電機軸承磨損大,設備維護量大。

◆工作條件惡劣,噪音大。

◆自動化程度低,無法調節速度,波動大,不穩定,精度低。

窗體頂端

窗體頂端

變頻改造后對系統有以下優點:

◆可以根據工藝要求自由調節磨粉機電機速度,提高工作效率,節省不必要的電能耗損

◆保證機械負荷的均勻加減,使機械處于較為平緩的負荷變動,防止電機、工作裝置動作的大起大落,延長使用壽命。

◆具有很好的過流保護功能,如出現設備卡料或設備缺潤滑油導致電機負載過重,只要變頻器保護動作電流值設置得當,能非常好的保護電機,防止其過載燒壞。

◆能改善功率因數、節能,小的電機體現不明顯,如果是大電機效果就比較明顯。

◆轉矩補償與提升功能,對恒轉矩負載更為適用。

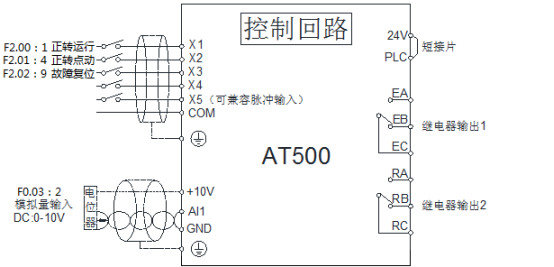

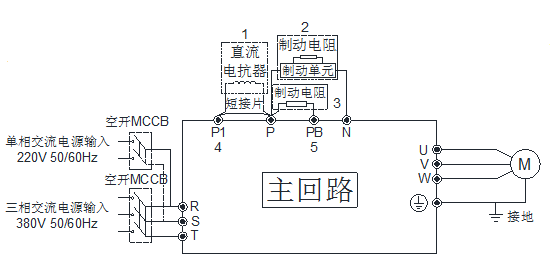

控制電氣圖



三、參數調試說明

參數設置

F0.02:1——端子控制

F0.03:2——主頻給定外部電位器

F0.17、F0.18——加減速時間

F2.00-F2.03——輸入端子功能設置:正轉運行-1、正轉點動-4、故障復位-9

調試過程說明

外圍器件連接完成并檢查無誤后先進行空載通電實驗,熟悉變頻器運行發生故障時的保護代碼,熟悉按鍵操作并按說明書操作方法修改所需參數。

帶載運行:將變頻器設置為鍵盤操作模式,按運行鍵、停止鍵,觀察電機是否能正常地啟動、停止,鍵盤顯示是否正常。

◆如果電機無法啟動,嘗試進行電機自學習功能;

◆如果變頻器出現過流保護動作,應重新設定加減速時間;

◆如果在限定時間內仍然保護,應改變啟停的運行曲線;

◆如果變頻器仍存在故障,嘗試增加電流保護值,但不能取消,應留有至少10%-20%保護余量;

◆如果故障還是發生,應考慮更換大一級功率變頻器。

如果帶電機達不到預設速度,考慮兩種情況:

1)系統發生機電共振,可以從電機運轉聲音進行判斷。采用設置頻率跳躍值的方法可以避開共振點。

2)電機轉矩輸出能力不夠,可以手動增加轉矩提升量,不要設定過大,也可以采用新的控制方法,改用無速度傳感器矢量控制來擁有更大的轉矩輸出。

如果現場的設備不能正常使用或變頻器故障報警,請聯系售后工程師進行咨詢解決。

相關注意事項

◆確保電源完全切斷10分鐘以后,方可打開變頻器面蓋。

◆確認主回路端子P+,P-之間的電壓值在36VDC以下,方可進行內部配線作業。

◆核實變頻器的額定輸入電壓是否與交流供電電源的電壓一致。如輸入電壓等級不一致,將有可能導致變頻器的損壞。

◆請按順序安裝,即安裝好主體后再接線以防出現電擊事故或損壞變頻器。

◆變頻器出廠前已通過耐壓試驗,用戶不可再對變頻器進行耐壓試驗。

◆ 務必將變頻器的接地端子和電動機外殼連接到接地線。接地線應使用銅芯線,截面積在4cm2以上,接地電阻必須小于10Ω。

◆ 嚴禁將控制端子中A、B、C以外的端子接上交流220V 電源,否則有損壞變頻器的危險。

◆ 嚴禁將交流電源接到變頻器的輸出端子U、V、W上,否則將會造成變頻器的損壞。

四、配件選型說明

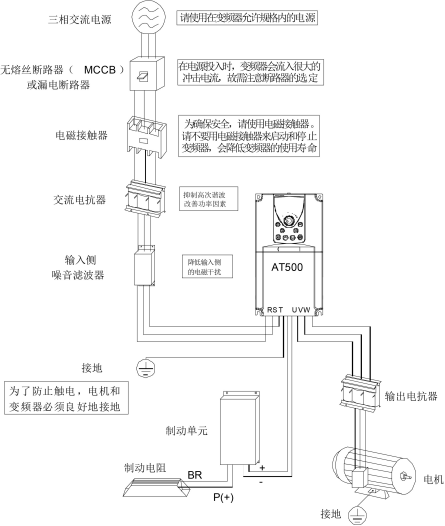

◆斷路器有過流保護作用,可避免后接設備故障擴大,安裝時須注意斷路器容量。

◆電磁接觸器用在變頻器故障時切斷主電源,并防止掉電或故障后的再起動。

◆由于變頻器輸出是高頻脈沖電壓,因此有高頻漏電發生;在變頻器的輸入端安裝漏電斷路器時,建議選用專用漏電斷路器。建議漏電斷路器選型為B型,漏電流設定值為300mA。

◆輸入交流電抗器能降低三相交流電源不平衡所帶來的影響,提高變頻器輸入端的功率因數,降低變頻器因接入大容量電機對整流電路造成的損害。

◆直流電抗器可以提高變頻器整機效率和熱穩定性;有效消除輸入側高次諧波對變頻器的影響,減少對外傳導輻射和干擾。

◆輸入、輸出EMI濾波器用來減小來自電網或變頻器產生的電磁或射頻干擾。

◆制動組件用來消耗某些位能或慣性較大負載向變頻器回饋的能量,避免因泵升電壓過高導致變頻器跳閘,同時亦可起快速停機的作用。

◆輸出交流電抗器可以有效濾除變頻器輸出電流中的高次諧波分量,抑制因高次諧波引起的電磁干擾。同時可以改善電流波形,減小電機運行噪音和溫升,提高電動機運行的穩定性。另外,當電機電纜較長時,為了避免因電纜分布電容引起的漏電流的影響,也有必要裝設輸出交流電抗器。
