碎石機方案

一、 碎石機設備

工藝流程:

1)顎式破碎機工作時,活動顎板對固定顎板作周期性的往復運動,時而靠近,時而離開。當靠近時,物料在兩顎板間受到擠壓、劈裂、沖擊而被破碎;當離開時,已被破碎的物料靠重力作用而從排料口排出。主要工作是將大塊石灰石破碎成小塊的碎石。

2)再由液壓圓錐破碎機將原先顎破碎石機的破碎的物料再進行深程度破碎。

3)再由立式破碎機進行破碎加工,加工出的物料要經過傳送履帶,送至洗砂機進行清洗,最后出來的就是細沙。



二、艾克特AT500系列變頻器在立式破碎機上的應用

因立式破碎機是由一個主軸,兩臺電機同時拖動運行的,對同時啟動,同時給頻率上要求會(huì )嚴格,難度主要在于雙電機啟動電流速度有偏差,會(huì )導致變頻器跳故障;同時在試機中要注意的是兩臺電機的方向。

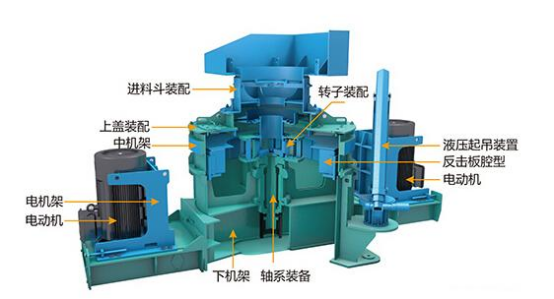

立式破碎機的結構解析圖:

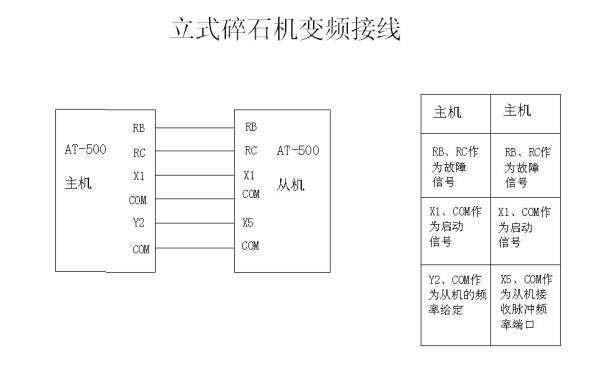

艾克特變頻器接線圖:




三、艾克特變頻器參數設置:

主機參數:

  F0.02設置為1(外部端子啟動);F0.09設置為1(電機方向);

  F0.17設置為150(加速時間);F0.18設置為100(減速時間);

  F3.00設置為0 (脈沖輸出);F3.03設置為02 (故障輸出);



從機參數:

  F0.02設置為1(外部端子啟動);F0.03設置為5(脈沖設定頻率);

  F0.17設置為150(加速時間);F0.18設置為100(減速時間);

  F2.04設置為30 (脈沖頻率輸入);F3.03設置為02 (故障輸出);

選型上要放大一檔使用,主要原因在于啟動時的沖擊電流導致。

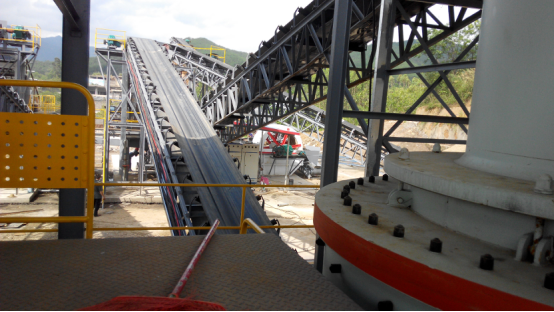

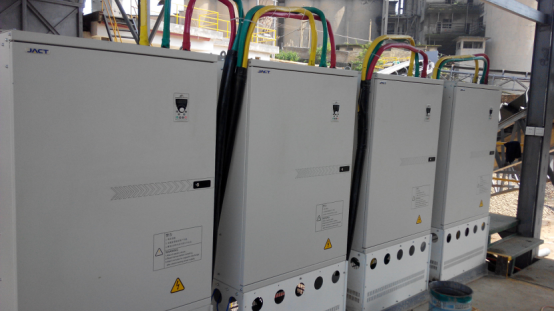

四、現場圖片:
