龍門刨方案

一、龍門刨工藝

  龍門刨床主要用于刨削大型工件,也可在工作臺上裝夾多個零件同時加工,是工業的母機。龍門刨床的工作臺帶著工件通過門式框架作直線往復運動,空行程速度大于工作行程速度。橫梁上一般裝有兩個垂直刀架,刀架滑座可在垂直面內回轉一個角度,并可沿橫梁作橫向進給運動;刨刀可在刀架上作垂直或斜向進給運動;橫梁可在兩立柱上作上下調整。

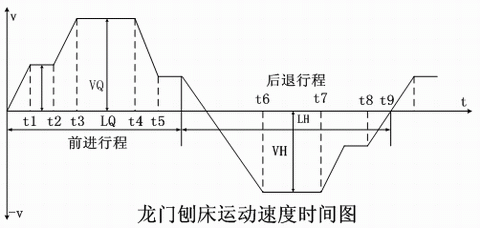

  龍門刨床運動時間圖:

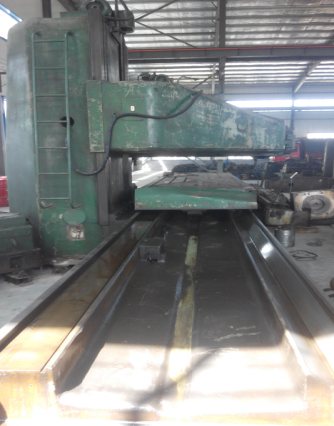

龍門刨床試機圖(下圖為75KW設備):



二、艾克特變頻器在龍門刨上接線

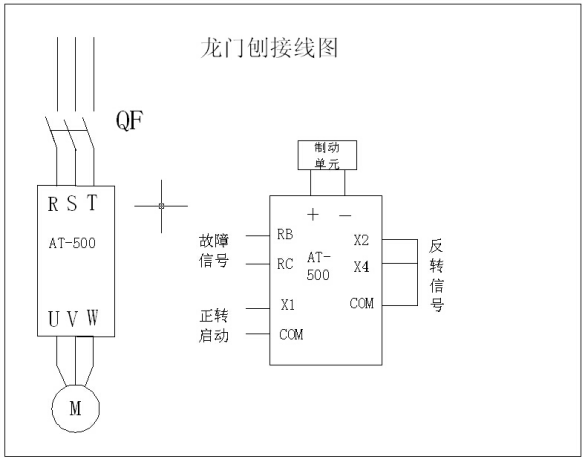

   上圖為艾克特變頻器在龍門刨中的接線圖。



三、艾克特變頻器的參數以及配件選型

  艾克特變頻器參數:

   F0.02設置為1(外部啟動);

   F0.03設置為6(多段速);

   F0.17設置為5(加速時間);

   F0.18設置為1.5(減速時間);

   F2.00設置為1(正轉運行);

   F2.01設置為2(反轉運行);

   F2.03設置為12(多段指令端子1);

FC.01設置為80(多段速度1頻率);

   FC.51設置為3(鍵盤電位器控制);

例如:

  75KW艾克特變頻器在龍門刨設備上使用,制動單元的選型:

  配置制動單元、制動電阻的規格如下:

制動單元:BR-DR-3SA*2(通用型75KW—132KW;額定電流15A;峰值電流100A)

制動電阻:4KW/15RJ*4(制動電阻兩兩并聯使用;)

制動電阻并聯,即實際為16KW/3.75RJ

用鉗流表實際測試75KW的龍門刨在制動時的電流:1.5A—22A
